Construire un dipôle demi‑onde calé sur 27.555 MHz est une solution simple, efficace et souvent privilégiée pour l’écoute et le trafic SSB sur 11 mètres. Ce guide terrain décrit pas à pas les calculs, les choix matériels, la fabrication, la mise en place et le réglage, avec des repères de sécurité et de conformité.
📐 Dimensions et principes de base
Un dipôle demi‑onde est composé de deux branches λ/4 alimentées au centre. En pratique on utilise une formule « raccourcie » qui tient compte de l’effet de bout et de l’environnement : L_total (m) ≈ 143 / f(MHz). Pour 27.555 MHz cela donne :
1. Longueur totale recommandée L_total = 143 / 27.555 = 5.1879 m.
2. Longueur de chaque branche (élément) = L_total / 2 = 2.59395 m.
3. Valeur théorique demi‑onde en espace libre (sans raccourcissement) = 150 / 27.555 = 5.4439 m (utile comme référence théorique).
Ces formules sont l’usage courant pour le calcul initial d’un dipôle ; on commence légèrement long et on rogne pour atteindre la résonance souhaitée. (practicalantennas.com)
À retenir : Coupez toujours un peu plus long que la valeur calculée (quelques cm) et ajustez par étapes fines lors de la mise au point avec un analyseur ou un SWR‑mètre.

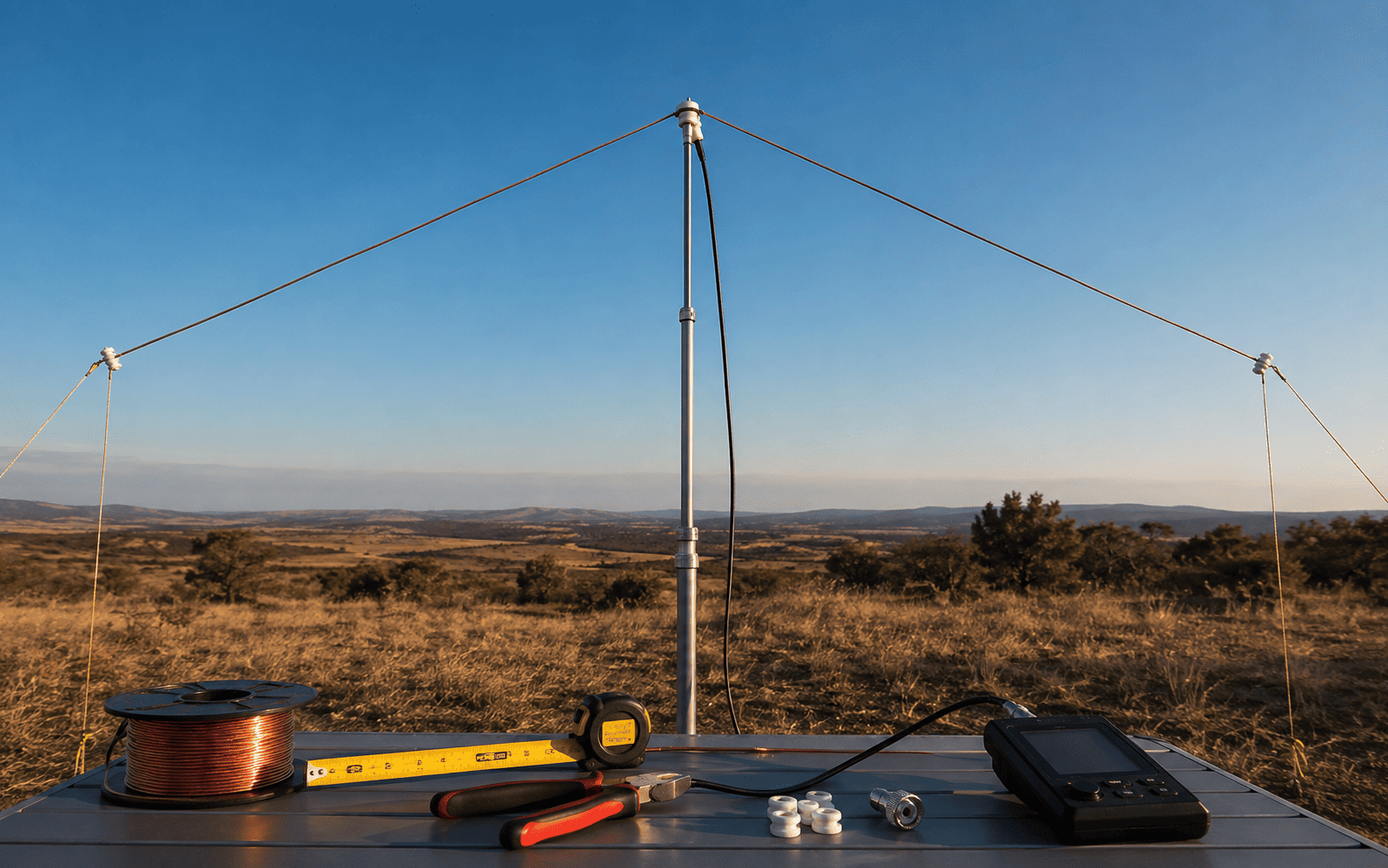

🛠️ Matériel et outillage recommandé
1. Fil conducteur ou tube : fil en cuivre nu (ex. 2,5–4 mm²), ou conducteur isolé (PVC) — préférence pour un fil assez rigide pour tenir la tension.
2. Isolateurs d’extrémité (plastique/porcelaine) : 2 pièces.
3. Connecteur central : support de balun / platine de connexion avec SO‑239 / fixation mécanique solide.
4. Coax : câble 50 Ω (RG‑58 pour courte longueur, RG‑213/RG‑8 mieux pour faible perte et puissance).
5. Balun 1:1 (choke/current balun) recommandé pour limiter les courants de mode commun.
6. Outils : mètre ruban, pince coupante, fer à souder, tournevis, serre‑fils, analyseur d’antenne ou SWR‑mètre.
Conseil : pour un usage fixe ou alimentations élevées, privilégiez RG‑213 pour sa meilleure tenue en puissance et pertes plus faibles sur plusieurs mètres.
⚙️ Centre d’alimentation, impédance et balun
1. Impédance théorique d’un dipôle demi‑onde en espace libre ≈ 73 Ω (valeur autour de 70–75 Ω selon hauteur et environnement). À la résonance l’impédance est essentiellement résistive. (sciencedirect.com)
2. En pratique on alimente souvent le dipôle avec du coax 50 Ω ; un bon 1:1 « current balun » (choke) au centre limite les courants sur l’extérieur du coax et réduit les effets indésirables (parasitage, mesure SWR erronée, modifications du diagramme de rayonnement). (slidetodoc.com)
Attention : Ne pas négliger le balun si le coax longe des structures métalliques ou descend parallèlement à une façade — le coax peut devenir partie active de l’antenne.
🧩 Procédure de fabrication (pas à pas)
1. Préparation des éléments :
1. Coupez deux longueurs de conducteur à 2.60 m chacune (on part légèrement long : + quelques cm pour la mise au point).
2. Dénudez et préparez les extrémités pour la fixation aux isolateurs et au centre.
2. Montage du centre :
1. Fixez chaque branche sur la platine centrale en assurant une connexion mécanique et électrique fiable (visser, sertir ou souder selon le matériel).
2. Installez le balun 1:1 sur la platine (ou directement sur le connecteur) et raccordez le coax (SO‑239/PL‑259 si utilisé).
3. Installation des isolateurs :
1. Raccordez chaque extrémité à un isolateur et assurez une tension suffisante pour limiter le fléchissement.
2. Vérifiez l’isolation mécanique et électrique entre chaque branche.
4. Mise en place provisoire :
1. Montez le dipôle le plus haut possible (mât, toit, arbres) pour des mesures initiales hors obstruction immédiate.
2. Orientez le dipôle horizontalement (polarisation horizontale, maximum d’efficacité en broadside).
Contrôle : Vérifier la continuité électrique des deux branches et l’absence de contact entre elles avant toute charge.
🔍 Réglage et accord sur 27.555 MHz (USB)
1. Brancher un analyseur d’antenne ou un SWR‑mètre au point d’alimentation.
2. Mesurer le point de résonance : relever la fréquence de résonance (minimum de ROS) et la valeur du ROS sur 27.555 MHz.
3. Si la résonance est trop basse (antenne trop longue) : raccourcir progressivement chaque extrémité par petites coupes (2–5 cm), vérifier après chaque coupe.
4. Si la résonance est trop haute (antenne trop courte) : rallonger si possible (ajouter un bout de fil) ou utiliser une bobine de compensation au centre (solution moins usuelle pour un dipôle simple).
5. Viser une résonance légèrement sous 27.555 MHz et vérifier le ROS en USB (la largeur de bande utile dépendra de l’épaisseur du conducteur et de la hauteur). Utilisez l’analyseur pour visualiser l’impédance complexe (R + jX) et obtenir X ≈ 0 à la fréquence cible.
À retenir : Il est préférable de couper le fil — on peut toujours raccourcir davantage mais pas rallonger facilement sans préparation.
📶 Comportement, gain et hauteur
1. Diagramme : le demi‑onde horizontal rayonne principalement perpendiculairement au fil (maximum broadside) ; angle d’élévation dépendant de la hauteur en λ.
2. Hauteur : plus l’antenne est haute (≥ 0,25 λ), plus le lobe principal s’abaisse vers l’horizontale, favorable pour le DX en propagation ionosphérique sporadique‑E ou via reflets. Pour 27.555 MHz (λ ≈ 10.88 m) 0,25 λ ≈ 2.7 m.
📋 Comparatif rapide des coax (choix pratique)
| Type | Avantages | Inconvénients |
|---|---:|---|
| RG‑58 (50 Ω) | Faible coût, souple, adapté aux runs courts | Pertes supérieures sur longueurs >10–15 m, tenue en puissance limitée |
| RG‑213 / RG‑8 (50 Ω) | Meilleure tenue en puissance, pertes plus faibles, durable | Plus cher, plus rigide |
Conseil : Pour une installation fixe, privilégier RG‑213 ou équivalent ; pour des tests et installations temporaires RG‑58 convient sur courte longueur.
🧯 Sécurité électrique et réglementaire
1. Sécurité : évitez toute proximité de lignes haute tension — travail en hauteur avec matériel d’assurage, porter gants et lunettes. Fixations mécaniques solides (serreurs, colliers) pour résister au vent.
2. Légal : en France la Citizen Band est encadrée (bandes et canaux autour de 26.96–27.410 MHz selon l’arrêté en vigueur) ; les conditions d’exploitation (canaux, modes, puissances) sont précisées par la réglementation nationale/CEPT. Vérifiez l’arrêté et les règles locales avant émission. (le-cibiste.blogspot.com)
Attention : 27.555 MHz est largement utilisé comme fréquence d’appel SSB « internationale » par une pratique communautaire (gentleman’s agreement), mais la mise en service et le mode d’émission doivent respecter la réglementation nationale. (hfunderground.com)
🔧 Vérifications finales et mise en service
1. Refaire les mesures SWR/impédance à l’altitude définitive de l’antenne.
2. Contrôler l’absence de courants sur la carrosserie ou les équipements connectés (symptôme d’un balun manquant ou défaillant).
3. Effectuer une vérification d’isolement et d’ancrage mécanique.
Contrôle : Mesurer l’impédance au point d’alimentation (R + jX) et noter la fréquence où X ≈ 0 ; la valeur R idéale proche de 73 Ω est informative mais la correspondance pratique avec 50 Ω dépendra du système d’alimentation et du balun.
✅ Conclusion
Un dipôle demi‑onde centré sur 27.555 MHz est une antenne simple et performante pour l’activité SSB sur 11 m. Utilisez la formule pratique L = 143 / f(MHz) comme point de départ, assemblez avec un balun 1:1 et du coax 50 Ω adapté, puis affinez la longueur par coupes successives avec un analyseur. Respectez les règles de sécurité et la réglementation radio locale avant toute émission.
Sources clés et références de méthode : formules de calcul et raccourcissement pratique pour dipôles ; principes d’impédance ; balun et choix du coax ; réglementation CB France. (practicalantennas.com)
